Da ich den Vorschlag gemacht habe in den einzelnen Foren ein Subforum für Anleitungen einzurichten, dies aber noch nicht vorhanden ist, hier mal ein Beispiel was dort rein sollte:
Material
- Handschuhfach (51166959970)
- Schließzylinder (51167133603)
(ggf. 2 Schrauben M5x20 mit Kunststoffmuttern)
- Klimaschlauch (51167073407)
- Temp.-Regler (51457061468 )
- Kabelsatz (61120154885)
- Leuchte (63318364920)
- Fachunterteilung (51110395289)
- 2 normale Schmarotzer-Klemmen (blau)
Werkzeug
- Torx 20 und 40
- Kreuzschlitzschraubendreher
- Schraubendreher oder Messer
Als Erstes lösen wir den rechten Holm der Mittelkonsole, da er uns sonst später im Weg ist:
- Dazu in den Becherhaltern der Mittelkonsole jeweils die Kreuzschlitzschraube herausdrehen.
- Dann den Ring der Schaltmanschette nach oben abziehen und von innen durchgreifen um die Schaltkonsole für die Außenspiegel (ggf. inkl. Sitzheizung) nach oben rauszudrücken. Darunter sind ebenfalls zwei Kreuschlitzschrauben die heraus müssen.
- Nun die gesamte Mittelkonsole anheben und in Richtung der Handbremse ziehen.

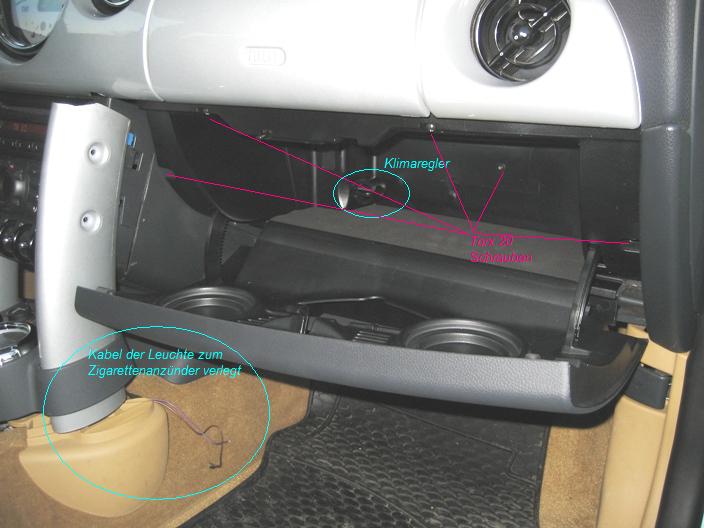

- Mit dem Torx 40 an der Holmen die jeweils zwei Schrauben herausdrehen und mit der Mittelkonsole so anwinkeln, dass sie unter der Konsole vorkommen und der rechte entfernt werden kann (siehe Bild).
An der Ablage werden nun die drei Torx 20 Schrauben herausgedreht (2x an der oberen Kante vorn und 1x an der hinteren Wand).
Im Anschluß die beiden Zungen an der oberen Kante (neben den gerade herausgedrehten Schrauben) leicht mit dem Schraubendreher oder einem Messer nach unten biegen.
Nun kann das Ablagefach nach vorn gezogen werden.
An der Unterseite im Fussraum sind ebenfalls zwei Zungen, die leicht nach unten gedrückt werden müssen, um die Ablage ganz erntfernen zu können.
- An dem Kasten der Klimaanlage im Fussraum nun den Gumminstopfen vom Schlauchanschluß entfernen.
- Den Klimaregler von innen in den Bajonetverschluß des Handschufachs drehen.
- Die Lampe in die Fassung des Handschufachs drücken und den Stecker des Kabelsatzes einstecken.
- Wer möchte kann nun die Kunstoffmuttern links und rechte in die Aufnahmen für das Handschuhfach drücken.
(Ich habe darauf verzichtet und nur die drei bereits vorhandenen Schrauben genutzt.)
Material
- Handschuhfach (51166959970)
- Schließzylinder (51167133603)
(ggf. 2 Schrauben M5x20 mit Kunststoffmuttern)
- Klimaschlauch (51167073407)
- Temp.-Regler (51457061468 )
- Kabelsatz (61120154885)
- Leuchte (63318364920)
- Fachunterteilung (51110395289)
- 2 normale Schmarotzer-Klemmen (blau)
Werkzeug
- Torx 20 und 40
- Kreuzschlitzschraubendreher
- Schraubendreher oder Messer
Als Erstes lösen wir den rechten Holm der Mittelkonsole, da er uns sonst später im Weg ist:
- Dazu in den Becherhaltern der Mittelkonsole jeweils die Kreuzschlitzschraube herausdrehen.
- Dann den Ring der Schaltmanschette nach oben abziehen und von innen durchgreifen um die Schaltkonsole für die Außenspiegel (ggf. inkl. Sitzheizung) nach oben rauszudrücken. Darunter sind ebenfalls zwei Kreuschlitzschrauben die heraus müssen.
- Nun die gesamte Mittelkonsole anheben und in Richtung der Handbremse ziehen.
- Mit dem Torx 40 an der Holmen die jeweils zwei Schrauben herausdrehen und mit der Mittelkonsole so anwinkeln, dass sie unter der Konsole vorkommen und der rechte entfernt werden kann (siehe Bild).
An der Ablage werden nun die drei Torx 20 Schrauben herausgedreht (2x an der oberen Kante vorn und 1x an der hinteren Wand).
Im Anschluß die beiden Zungen an der oberen Kante (neben den gerade herausgedrehten Schrauben) leicht mit dem Schraubendreher oder einem Messer nach unten biegen.
Nun kann das Ablagefach nach vorn gezogen werden.
An der Unterseite im Fussraum sind ebenfalls zwei Zungen, die leicht nach unten gedrückt werden müssen, um die Ablage ganz erntfernen zu können.
- An dem Kasten der Klimaanlage im Fussraum nun den Gumminstopfen vom Schlauchanschluß entfernen.
- Den Klimaregler von innen in den Bajonetverschluß des Handschufachs drehen.
- Die Lampe in die Fassung des Handschufachs drücken und den Stecker des Kabelsatzes einstecken.
- Wer möchte kann nun die Kunstoffmuttern links und rechte in die Aufnahmen für das Handschuhfach drücken.
(Ich habe darauf verzichtet und nur die drei bereits vorhandenen Schrauben genutzt.)
