[Longo]

Datenblatt gibts hier: http://www.led-shop24.de/assets/own/1206white.pdf

Werd mir aber trotzdem andere LEDs besorgen, da Autohifistation was von 400mcd geschrieben hat. Meine verwendeten LEDs haben aber nur 140mcd.
400 erscheint mir allerdings ein bisschen viel, werds mal mit 200ern oder 300ern versuchen. Muss ich allerdings erst bestellen.

Viele Grüße
Longo

[lindiman]

Boar 1206...das sind ja riesen Dinger

Ah, noch mehr Unterschied:

1206 white (deine PDF) 3,4 V
1206 blue 3,4 V
1206 red 2,2 V

Geb den Dingern erstmal ihre 3,4 V, dann leuchten die auch :!:

1,2V ist schon ne Menge die fehlt, bei den Handys die ich früher umgebaut habe, hat 0,4V schon wahre Wunder bewirkt.

Wie gesagt, alten Vorwiderstand raus, Spannung messen und neuen Vorwiderstand berechnen...alles andere ist nicht sonderlich erfolgreich

[Longo]

Original sind aber gar keine 1206er verbaut, sondern PLCC4 (oder so Ähnlich)

Hab mir jetzt bei meinem freundlichen eine zweite Uhr bestellt, dann kann ich ein bisschen rumbasteln. Weil Tage ohne Uhr rumfahren ... da hab ich kein bock zu.

[Longo]

Hab gerade nochmal nachgemessen ... die LEDs kriegen wirklich nur 2,4V ab. Leider hab ich keine Ahnung wo die Vorwiderstände zu den LEDs sitzen, deshalb versuch ichs erstmal mit helleren.

[lindiman]

Die werden vermutlich nicht hgeller sondern noch dunkler vor sich hin glimmen

Die Vorwiderstände sollten leicht zu finden sein, einfach die Leiterbahnen an der Anode der LED verfolgen. Bei den Handys waren sogenannte "Array´s" verbaut, das war ein Block mit mehreren Vorwiderständen drin. man kann behelfsmäßig auch die Widerstände parallelschalten

Vorwiderstand berechnen....

[Longo]

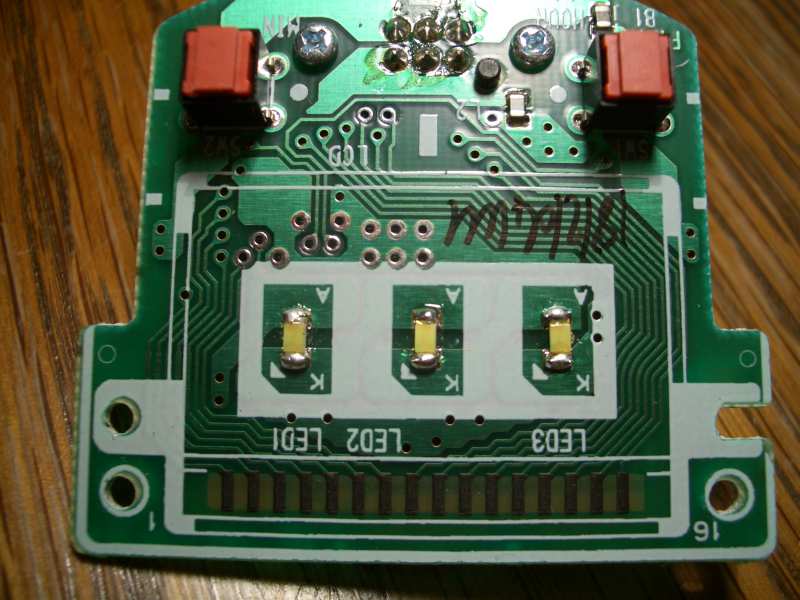

Hab jetzt das ganze nochmal auseinandergenommen und kann die Vorwiderstände trotzdem nicht finden. Hab mal zwei Bilder gemacht, vielleicht erkennt ja wer anders was.

Hab jetzt aber erstmal 300mcd LEDs bestellt, werden wohl auch leuchten und nicht nur glimmen! Wenn nicht muss nich wohl doch an die Vorwiderstände ran!

Viele Grüße
Longo

PS: Achja, bin Energieelektroniker, weiß wie man einen Vorwiderstand ausrechnet Danke aber trotzdem!

[Hörby]

Hi Jung´s,

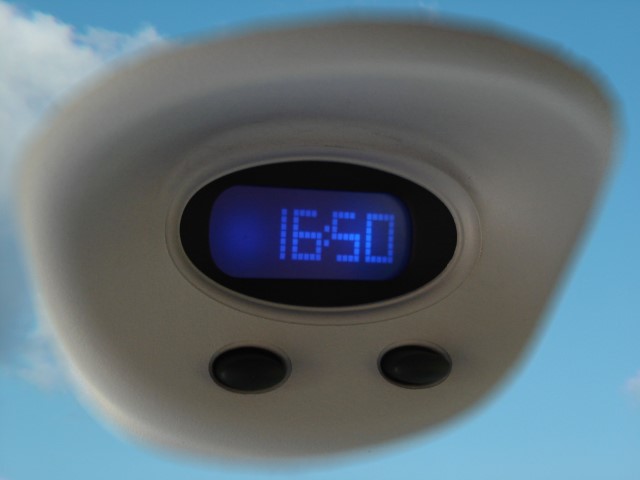

so sieht meine aus .........


Und wer noch des mit dem Tacho vor hat: http://www.mini2ig.info/showthread.php?t=8431

[Longo]

So, hier die Anleitung: [url=http://people.freenet.de/kjgschwanfeld/Mini/Uhr_Umbau_Anleitung.pdf][/url]Anleitung wurde entfernt, da sie nicht mehr auf dem aktuellen Stand ist! Werde sie die Tage mal ändern und wieder online stellen! (ca. 500kB)

[Red Baron]

Facelift plus Uhr : guckst Du :
http://forum.mini2ig.info/showthread.php...post581210:wink:

[lindiman]

Hab jetzt das ganze nochmal auseinandergenommen und kann die Vorwiderstände trotzdem nicht finden. Hab mal zwei Bilder gemacht, vielleicht erkennt ja wer anders was.

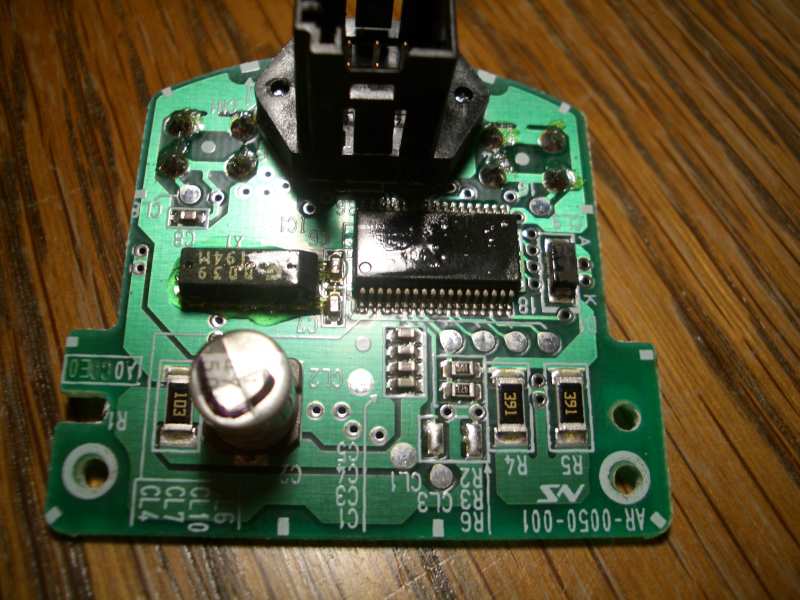

Siehst Du die beiden Durchkontaktierungspunkte zwischen den Widerständen auf der Vorderseite die zu der Kathode der LEDs geht??
Ich tippe mal auf R4 und/oder R5.
Müsste man mal durchmessen
