[SebastianS]

Da jetzt einige Fragen zu dem Thema auf kamen, hier jetzt ein paar hintergrund Infos... aber erst ma nen Bildsche um was es geht:


In die Zusatzscheinwerfer hab ich eine Hintergrundbeleuchtung integriert diese ist mit dem Standlicht gekoppelt. Die normale Funktion der Zusatzscheinwerfer bleibt erhalten.

Für diese Hintergrundbeleuchtung habe ich selbstklebende SMD LED Streifen mit 12 LEDs von Conrad Electronic verwendet. Wenn ich mal auf der Homepage von den durchblicke Poste ich hier auch den Link

Diese LED Streifen können in der Mitte zerschnitten werden. Also für jeden Scheinwerfer 6 LEDs.

Diese Streifen habe ich an die hintere Gehäusewand der Zusatzscheinwerfer geklebt. Die offenen Platinen Stellen sollten mit Heißkleber gegen Wasser geschützt werden.

Der Anschluss erfolgt mittels einem nachträglich verlegten Kabel durch die Motorhaube einem Standlicht. Wer hier schon die Angel Eyes verbaut hat, hat es noch einfacher mit dem Anschluss da die Kabel ja schon fast frei liegen
Der fertige Effekt sieht echt aus ... Das Licht ist ringfömig aussen zu sehen und die Lampe scheint zu glimmen. Jedoch ist es wegen der geringen Leuchtkraft der LEDs nur bei Nacht zu sehen.
Andere LED Modelle habe ich noch nicht ausprobiert da sie entweder zu groß sind oder zu heiß werden ... aber mal schaun was noch kommt

Von den Anforderungen her sollte man schon ein paar Schubbererfahrungen haben. Die Einbauzeit beträgt ca. 2 Stunden.

[Hawk]

Wie hast den du die LED in den Scheinwerfer bekommen ?
Durch die kl.Öfffnung für die Glühlampenfassung oder hast du die Scheinwerfer geöffnet?

Bitte mal ein Foto in ausgeschalteten Zustand bei Tageslicht, wo man die Anordnung der LED erkennen kann.

[SebastianS]

Ich hab die nicht in dem Scheinwerfermodul befestigt sonern an der hinteren Gehäusewand der Zusatzscheinwerfer.

Mehr Fotos hab ich leider nicht das ich dazu alles wieder zerlegen müsste

[Hawk]

Also sind die LEDs nicht mit im Reflektor drin, sondern am hinteren Gehäuse und wie kommt da dann das Licht vorne dennn raus, da ist doch der Reflektor dazwischen

[SebastianS]

das licht kommt da raus wo kein refelktor ist einfach mal ne Lampe dahinter halten. So kommt ja erst der ringförmige Effekt zustande

[Hawk]

Achso durch den Spalt zw. Reflektor und Gehäuse, jetzt versteh ichs

Hast du Clever gelöst

Da muß ich doch mal bei Conrad schaun

[Hawk]

Sind das die




Sind aber 24er

[Phil's]

Kannst du nicht die Artikel Nummer hier einfügen ?

Hast du einen Widerstand zwischengelötet ?

Hast du die Sicherung geändert ? Oder einfach alles so gelassen?


Wenn ich es richtig verstanden habe, hast du einach den Gehäusedeckel abgeschraubt und dorthinein die LED's geklebt ??

Wo soll das dann durchleuchten?


Danke,
Philipp

[SebastianS]

hier nochma der Link: http://www.business.conrad.de/goto/?artikel=150716

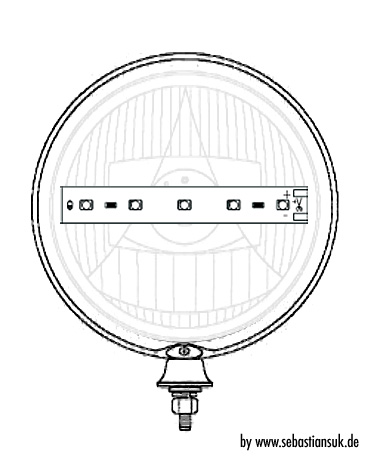

und das Foto zur Montage...

Sonst ist eure Kreativität gefragt bin auch gespannt auf auf neues

[Phil's]

Muss ich einen Widerstand zwischenlöten ?

Bitte um konkrete Antwort!


Dankeschön
