[Tonti01]

Hallo Leutz,
ich habe mir jetzt nen Wolf gesucht um diese eine Frage zu lösen.
Ich habe nen Mini Cooper s Cabrio BJ 04/2006 mit einem Radio Boost CD. Um Meinen Ipod anzuschließen besteht nur die Möglichkeit es günstigst über den Aux-eingang zu realisieren. Nun zum freundlichen dort Angebot für einen Kabelsatz (50€) plus Einbau (100 €). Das war mir zu teuer.... Also zum Zubehörhandel nach ner Alternative gefragt dort für 18€ ein Kabel bekommen. Nach 10 Minuten hatte ich das Radio ausgebaut und den Kabelsatz angeschlossen doch siehe da am Radio wird die Aux-eingang belegung nicht erkannt. Kabel falsch??? Zubehör angerufen der dann sagt... fahr zum freundlichen das muss freigeschaltet werden. Der freundliche sagt ...hm falsches Kabel...
Zurück zum Zubehör der sagt ....könnte falsch belegt sein.....
Nu aber weiß ich garnichts mehr. Kann mir einer da weiterhelfen?? Ich benötige den genauen Belegungsplan für den Aux-eingang am Radio. Könnte mir da einer weiterhelfen. Habe schon die tollsten erfindungen und Bastellösungen gesehen aber das kommt mir echt spanisch vor. Grundsätzlich sagt der Freundliche das ein passendes Kabel vom Radio erkannt wird und dann über die Mode Taste ausgewählt werden kann.

P.S. ich habe echt schon so ziemlich alle Foren durchgekämmt und nichts gefunden.

Wer mir die Lösung gibt dem

[Scotty]

Wir haben im Downloadbereich die Einbauanleitung für den Aux-Anschlußnachrüstsatz. Dort findest du den Schaltplan für den Aux-Anschluß.

Ich würde vermuten, dass der dein Kabel nicht die richtigen Widerstände enthält und deswegen nicht erkannt wird.

[SebastianS]

interessant währ auch was du für einen Adapter hast und wo er angeschlossen wird.

[Tonti01]

Hallo und schon mal Danke für die Antworten.
Also das Kabel ist von (wenn ich es richtig entziffer) Baseline Art. 70169. Angestöpselt an einer Stelle an der Rückseite. Der Stecker passte nur in eine Buchse und rastete dort auch ein. Einen Widerstand oder Kondensator kann ich nicht erkennen.

weiß einer weiter?? Habe mir den Schaltplan mal angeschaut aber kann damit nicht wirklich umgehen.

Gruß Tonti01

[SebastianS]

der Schaltplan währ interessant

[P@G]

Wir haben im Downloadbereich die Einbauanleitung für den Aux-Anschlußnachrüstsatz. Dort findest du den Schaltplan für den Aux-Anschluß.

Ich würde vermuten, dass der dein Kabel nicht die richtigen Widerstände enthält und deswegen nicht erkannt wird.

Stimmt die Anleitung denn auch wenn ich einen Navi habe?

[P@G]

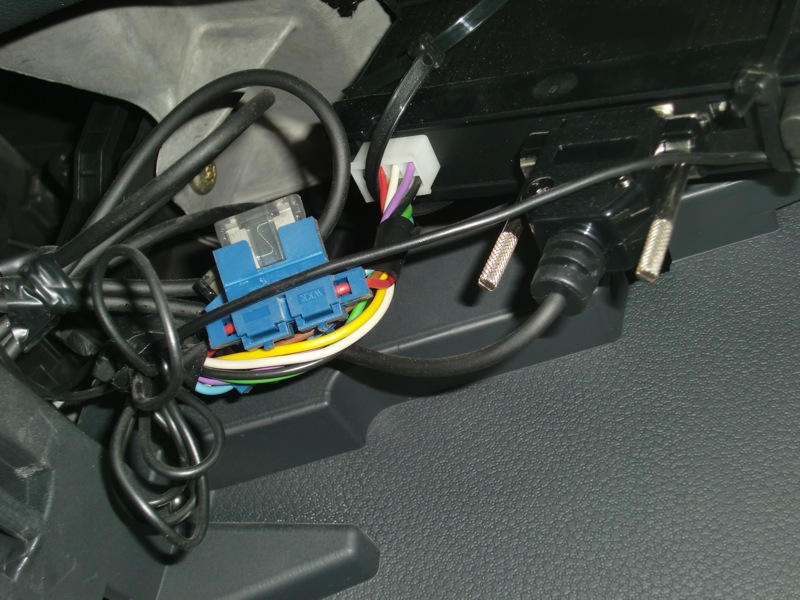

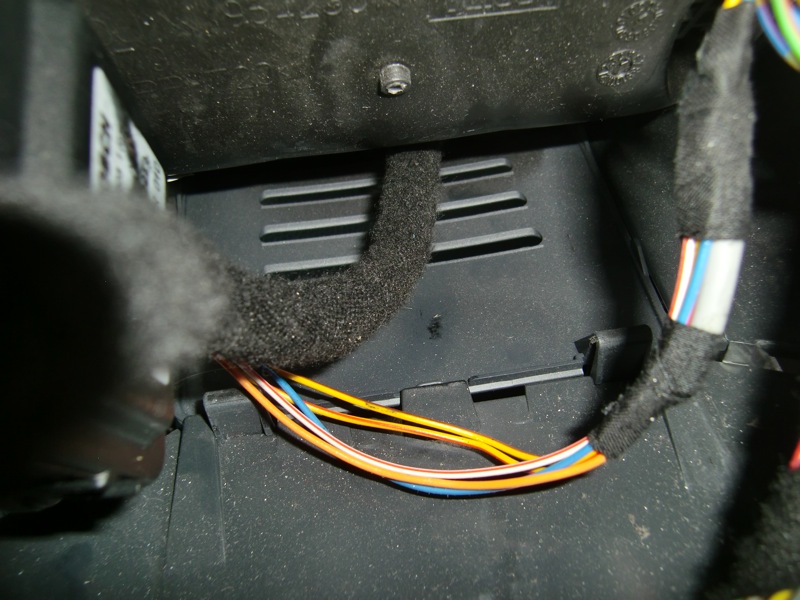

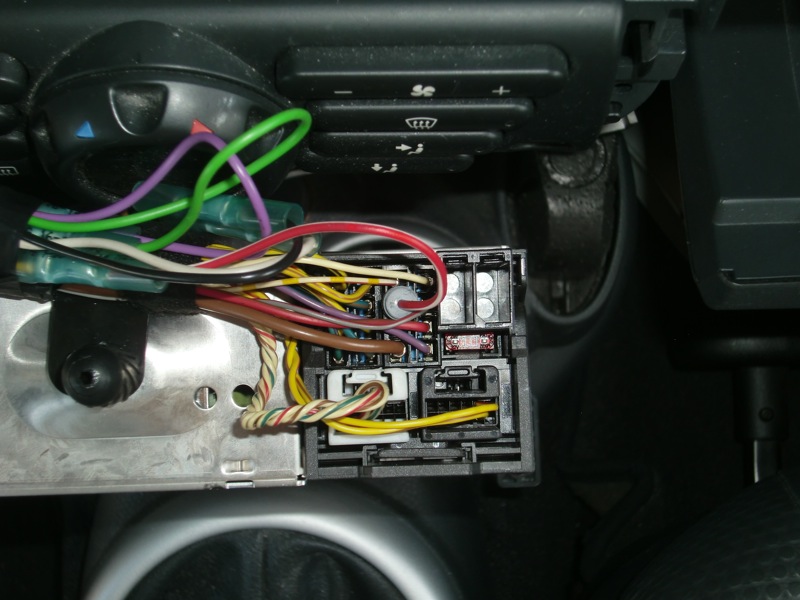

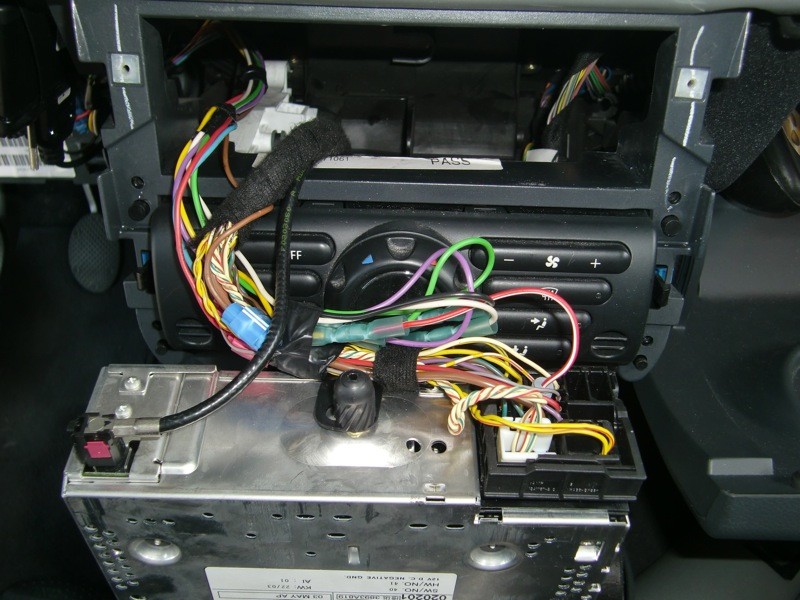

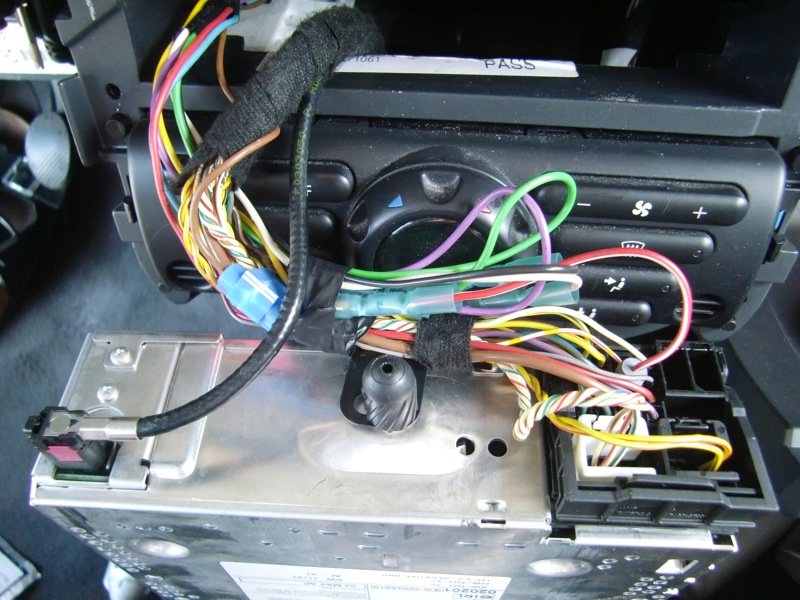

Hier mal ein paar Bilder von meiner Radiobelegung. Ich habe keine Ahnung wo ich da Aux anschließen könnte.

[z3r0]

Hier mal ein paar Bilder von meiner Radiobelegung. Ich habe keine Ahnung wo ich da Aux anschließen könnte.

Da hilft nur in den vorhandenen Stecker einpinnen!

[P@G]

Da hilft nur in den vorhandenen Stecker einpinnen!

Des geht?
Da ist aktuell die Navistimme dran.

[z3r0]

Ja, aber die hängt doch auf PIN 11 & 12, Aux müsste auf PIN 5& 6 oder so belegt sein. Ich müsste dazu mein Radio ausbauen, weiß es leider nicht mehr genau, und heute ist es definitiv zu warm dafür

Edit sagt:

Leut Anleitung ist der Aux mit PIN 3 &4 u 10 belegt!
