Hier mal die Vorstellung eines dezenten Einbau.
Eingebaut wurde:
Alpine IVA-W520R + PXA-H100 + KCE-400BT
Massive Audio Nx5 Endstufe
Massive Audio DC10 Subwoofer
Audison Cap 1,3F
Hertz HSK165XL aktiv
"Radio" vorher:
![[Bild: permamedia?exportclassid=A9D1FA80B7F711D...FF54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=A9D1FA80B7F711DF85B500FF54A01ECB)

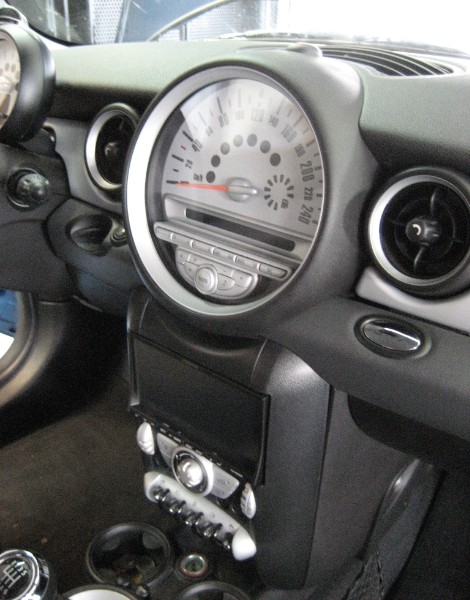

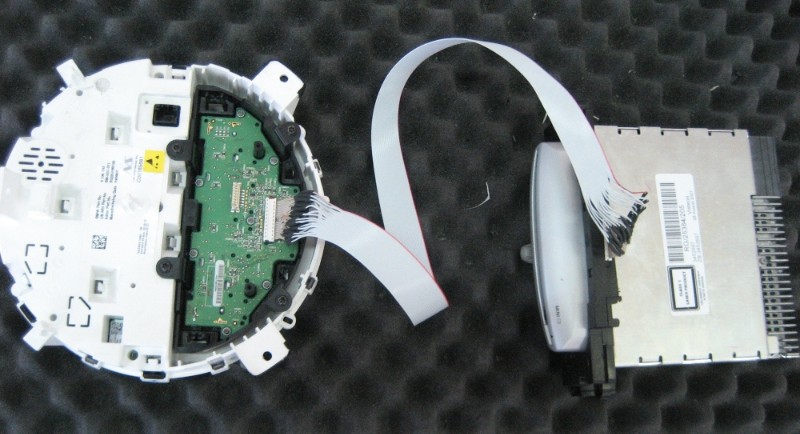

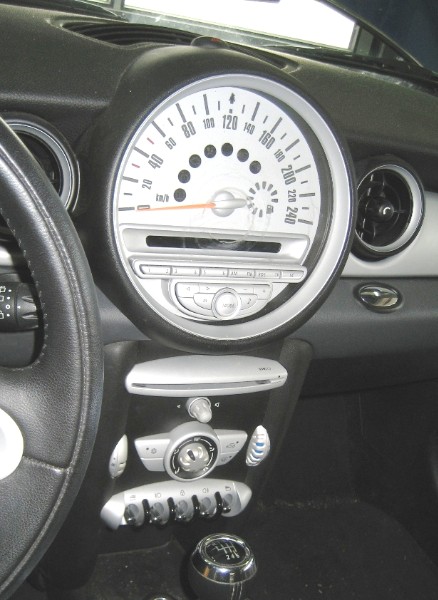

Laufwerk und Bedienung ausgelagert:
![[Bild: permamedia?exportclassid=CC1C8330B7F711D...A554A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=CC1C8330B7F711DF88BA64A554A01ECB)
![[Bild: permamedia?exportclassid=EDA4A640B7F711D...6C54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=EDA4A640B7F711DF882AA76C54A01ECB)
![[Bild: permamedia?exportclassid=07AC50B0B7F811D...4054A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=07AC50B0B7F811DFA116E64054A01ECB)

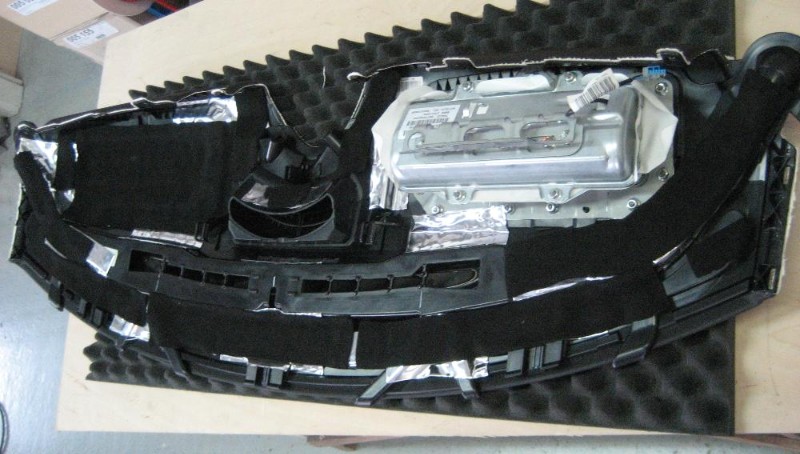

Da eh fast alles raus musste, wurde auch gleich das Amaturenbrett gedämmt:
![[Bild: permamedia?exportclassid=1D0DCBA0B7F811D...B254A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=1D0DCBA0B7F811DFB16748B254A01ECB)
Türdämmung mit HD2.9 + Ultra1.7 + SCCA10:
![[Bild: permamedia?exportclassid=50926CB0B7F811D...1B54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=50926CB0B7F811DF99BD681B54A01ECB)
![[Bild: permamedia?exportclassid=6A8AADD0B7F811D...A854A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=6A8AADD0B7F811DF91291AA854A01ECB)
Einbau von Unistahlring 170/12:
![[Bild: permamedia?exportclassid=79323470B7F811D...7E54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=79323470B7F811DF8E34B67E54A01ECB)

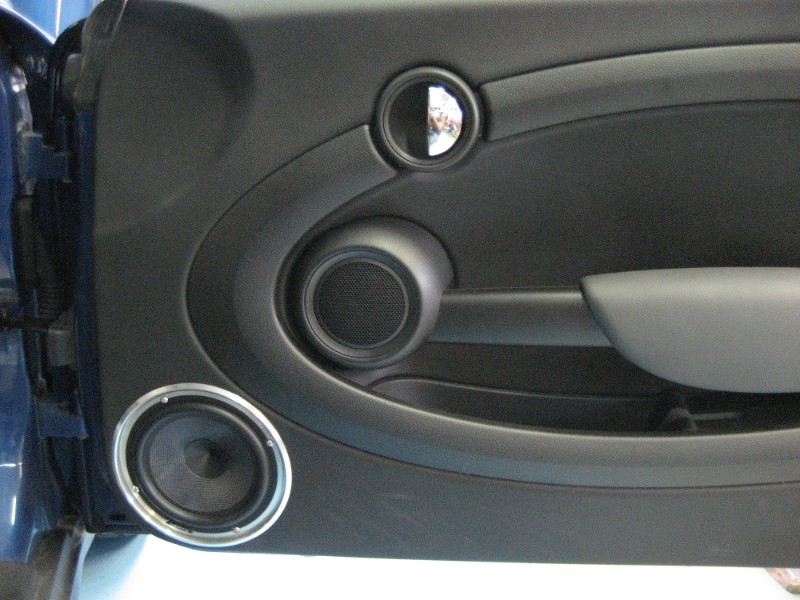

Türverkleidung aufgesägt für Ziermontagering 184/170/12:
![[Bild: permamedia?exportclassid=96247BB0B7F811D...5754A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=96247BB0B7F811DF8FF09C5754A01ECB)
Hertz HV165XL:
![[Bild: permamedia?exportclassid=B29EFAE0B7F811D...D454A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=B29EFAE0B7F811DFA4DF1BD454A01ECB)
![[Bild: permamedia?exportclassid=C743B580B7F811D...9C54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=C743B580B7F811DF80436F9C54A01ECB)

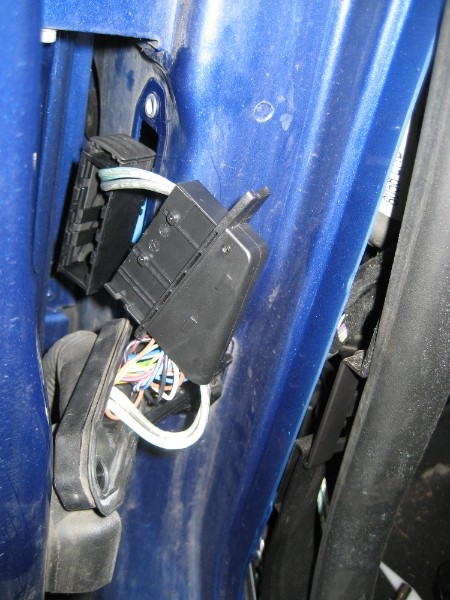

Kabeldurchführung in die Tür:
![[Bild: permamedia?exportclassid=D2D21540B7F811D...3654A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=D2D21540B7F811DF848ECB3654A01ECB)
Stromkabel 25mm² in Motorraum:
![[Bild: permamedia?exportclassid=ED3F1130B7F811D...DB54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=ED3F1130B7F811DF9A8A3DDB54A01ECB)

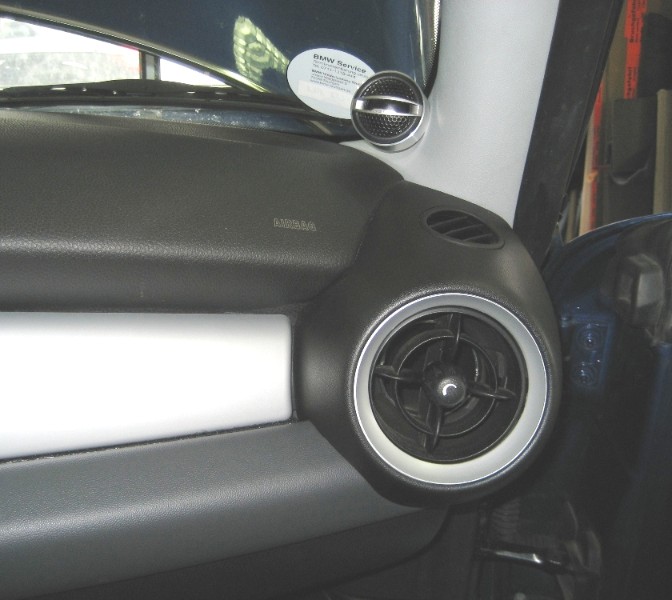

Hochtöner Hertz HT28 in Alukapseln an A-Säule:
![[Bild: permamedia?exportclassid=11FBF970B7F911D...7B54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=11FBF970B7F911DFA32BC17B54A01ECB)
Endstufe Massive Nx5 mit Audison Cap und PXA-H100 unter den Beifahrersitz:
![[Bild: permamedia?exportclassid=2CF752B0B7F911D...9E54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=2CF752B0B7F911DFA717B99E54A01ECB)
![[Bild: permamedia?exportclassid=4CC23560B7F911D...8454A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=4CC23560B7F911DFA57DF88454A01ECB)

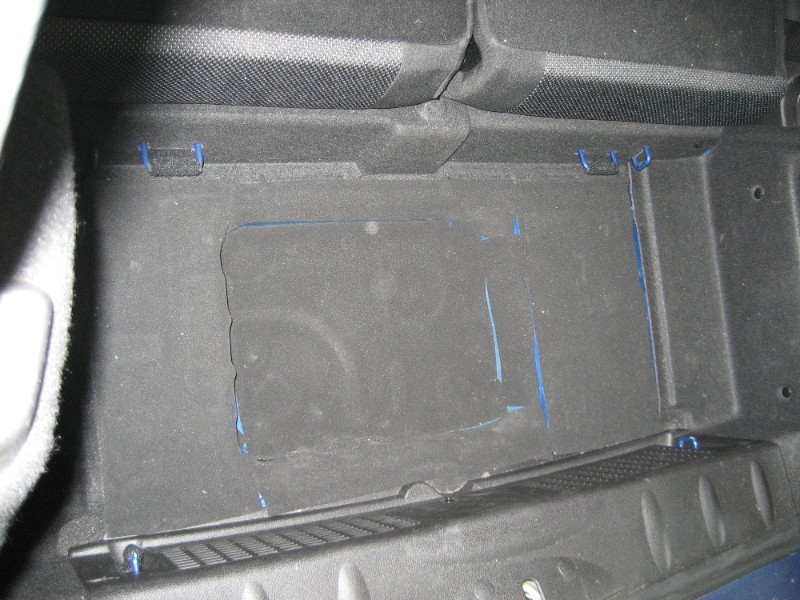

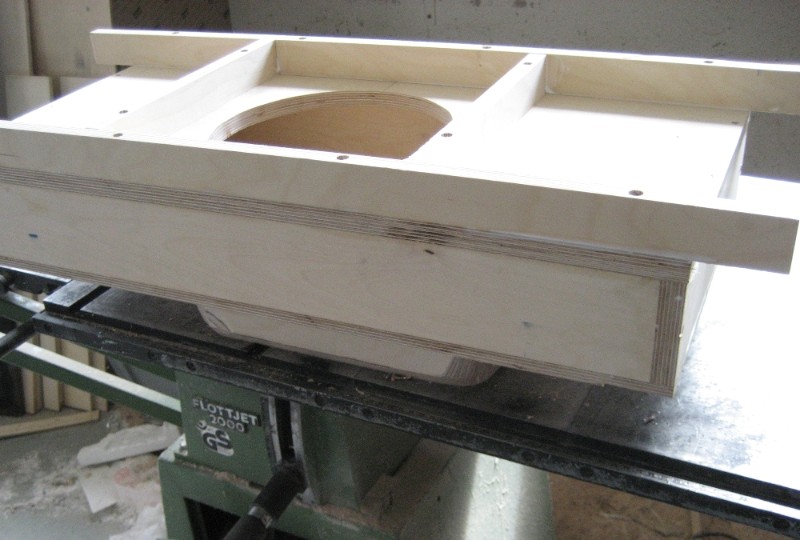

Subwoofereinbau im Kofferraum mit Staufächer für Bordwerkzeug, Verbandskasten, Warndreieck...
![[Bild: permamedia?exportclassid=7263D850B7F911D...8054A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=7263D850B7F911DF9004468054A01ECB)
![[Bild: permamedia?exportclassid=7E5AE4F0B7F911D...9C54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=7E5AE4F0B7F911DF8111F39C54A01ECB)
![[Bild: permamedia?exportclassid=8B0514F0B7F911D...5A54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=8B0514F0B7F911DFA152AB5A54A01ECB)
![[Bild: permamedia?exportclassid=97275040B7F911D...3E54A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=97275040B7F911DFAC32513E54A01ECB)

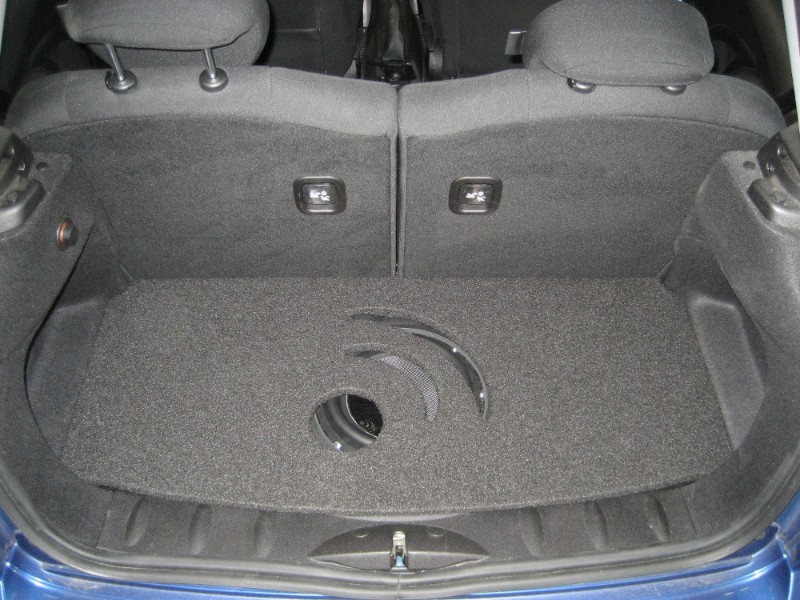

Im fertigen Zustand ergibt es eine ebene Fläche bei umgeklappter Sitzlehne und immernoch genug Restkofferraum:
![[Bild: permamedia?exportclassid=A32A1CB0B7F911D...3654A01ECB]](http://www.magix-photos.com/permamedia?exportclassid=A32A1CB0B7F911DFB3BF9D3654A01ECB)
Eingebaut wurde:
Alpine IVA-W520R + PXA-H100 + KCE-400BT
Massive Audio Nx5 Endstufe
Massive Audio DC10 Subwoofer
Audison Cap 1,3F
Hertz HSK165XL aktiv
"Radio" vorher:
Laufwerk und Bedienung ausgelagert:
Da eh fast alles raus musste, wurde auch gleich das Amaturenbrett gedämmt:
Türdämmung mit HD2.9 + Ultra1.7 + SCCA10:
Einbau von Unistahlring 170/12:
Türverkleidung aufgesägt für Ziermontagering 184/170/12:
Hertz HV165XL:
Kabeldurchführung in die Tür:
Stromkabel 25mm² in Motorraum:
Hochtöner Hertz HT28 in Alukapseln an A-Säule:
Endstufe Massive Nx5 mit Audison Cap und PXA-H100 unter den Beifahrersitz:
Subwoofereinbau im Kofferraum mit Staufächer für Bordwerkzeug, Verbandskasten, Warndreieck...
Im fertigen Zustand ergibt es eine ebene Fläche bei umgeklappter Sitzlehne und immernoch genug Restkofferraum:
