[Vlad4]

Liebe Forumsmitglieder,

wie in meiner Vorstellung geschrieben habe, habe ich in einen MINI Cooper S Cabrio (R57 N18) ein Apple CarPlay / Android Auto Modul nachgerüstet.

Im Folgenden würde ich mit euch gerne meine Erfahrungen teilen.


Voraussetzungen

1. Es ist auf jeden Fall das CIC Navi CHAMP2 notwendig (SA6UM), also das Festplattennavi, welches an den im Kreis angeordneten Icons erkennbar ist. Hier gibt es die Übersicht, welche Modelle das haben, wobei die nicht ganz korrekt zu sein scheint: Welches Navi habe ich? Mit dem DVD Navi geht es nicht. Ich weiß nicht, ob das mit dem Radio Visual Boost alleine ohne Navi geht.

2. Da relativ baugliech sollte das Modul in folgende Modelle aus meiner Sicht auch passen mit den Voraussetzungen von Punkt 1: R55/R56/R57/R58/R59/R60/R61.

3. Das Modul an sich habe ich bei https://www.android-car-dvd.com für ca. 220€ gekauft (CIC Version).


Einbau

1. Es muss relativ viel zerlegt werden. Hier habe ich auch die Mittelkonsole entfernt, da ich gleichzeitig den Sport-Button nachgerüstet habe.

2. Für den Ausbau gibt es zahlreiche YouTube Videos, sodass ich mir hier die Beschreibung spare.

3. Wenn man das Navimodul ausgebaut hat, schließt man den mitgelieferten Kabelbaum zwischen dem originalen Kabelbaum und dem Navimodul an (Vorsicht bei den Nasen, die brechen leicht ab).

4. Wichtig: man muss das optische Kabel (ein blaues Kabelpaar) von dem originalen Stecker in den neuen umstecken, da sonst AUX nicht geht.

5. Da man auch das Mikro haben will (um Siri / Google Now zu benutzen und über Carplay zu telefonieren), muss man zwischen dem Mikro und dem Kabelstrang auch den mitgelieferten Kabelbaum anschließen. Beim R57 sitzt das Mikro auf der Mittelkonsole, bei den geschlossenen Modellen meinem Wissen nach bei dem Licht oben. Den Kabel muss man dann vom Micro zu der Headunit durchziehen.

6. Optional kann man noch eine Rückfahrkamera / Frontkamera anschließen - das habe ich im ersten Schritt noch nicht gemacht, die Kabel habe ich aber so rausgelegt, dass ich nur eine Verkleidung (Beifahrerseite Fussraum) entfernen muss, um die dann später zu erreichen.

7. Jetzt alles testen, bevor man alles einbaut. Beim Display hatte ich zuerst die Kabel falsch angeschlossen und habe es so dort erkannt.

8. Dann das CarPlay Modul unter dem Navi verstauen und alles wieder zusammenbauen. Dabei solten nach Möglichkeit keine Schrauben übrig bleiben. Ich weiß nicht, ob es Platzprobleme gibt, wenn DAB oder HK eigebaut sind. Ich habe beides nicht und kann die Funktion mit den beiden SAs nicht verifizieren.


Funktion

1. Mit einem langen Klick auf den Home Button oder dem App Button oberhalb des Joysticks öffnet sich das Modul-Menü, in welchem man die Smartphones verbinden und verwalten kann. Hier können auch allgemeine Moduleinstellungen erfolgen (Lautstärke, Verkleinerung der Darstellung etc.)

2. Folgendes wird unterstützt: Wireless (ausprobiert) oder Wired Apple CarPlay (nicht ausprobiert), Wired Android Auto (nicht ausprobiert), Airplay (spiegelt das iPhone Bildschirm auf den NAvi Screen, schuat aber nicht so gut aus und ist im Ratio auch nicht korrekt), Autolink (nicht ausprobiert), Front- und Rückfahrtkamera (noch nicht nachgerüstet), Umschalten auf die Einparkhilfe hinten (funktioniert, auch das umschalten zurück, wenn mann den Rückwärtsgang ausschaltet).

3. Zusätzlich werden unterstützt: Original Mikro, Umschalten Light/Dark Mode je nach Scheinwerferstatus (unterstützt das originale Navi nicht), Lenkradtasten (Lautstärke und Nächter Song), Siri wird mit Long Press auf den Joystick aktiviert

4. Der Start des Moduls und die Verbindung erfolgen sehr schnell, das Modul merkt auch meist, was vorher eingestellt war (ob Carplay oder die MINI Oberfläche)

5. Man kann auf dem Navimodul weiterhin die Quellen ändern, sodass man Radio hören kann und Google Maps gleichzeitig läuft (allerdings ohne Sprachhinweise, kann man aber in der App ändern, sodass die App einen Anruf simuliert)

6. Man kann das iPhone weiterhin nutzen und andere Apps starten (während der Fahrt sollte es natürlich der Beifahrer machen).

7. Beim iPhone kann man mit der App Shortcuts bestimmte Apps starten oder Aktionen konfigurieren, wenn CarPlay gestartet wird (e.g. Waze).


Verbesserungspotential (ergänzt am 08.02.2021)
Was mich am meisten stört sind die Nachteile der beiden Audioquellen. Man kann entweder das iPhone über Bluetooth verbunden lassen oder die Box-Verbindung über Carplay nutzen. Beide Möglichkeiten haben ihre eigenen Nachteile (und Vorteile).
Bluetooth (muss im Mini Menü Externe Geräte gewählt werden):

• Bei der Musik ist beim iPhone als Ausgabemedium MINI Bluetooth eingestellt - die Auswahl springt leider manchmal zurück auf "CarPlay"

• Leider bekomme ich so keine Hinweise aus den Naviapps und von Siri, da diese an die Audioausgabe "CarPlay" gehen.

• Leider gibt es keinen globaln Schalter im iPhone, der alle sounds über Bluetooth erzwingt

• Vorteil ist, dass die Musikwiedergabe und Telefonfunktionen weiter laufen wie gehabt, alle Lenkradbuttons und die Headunit buttons gehen. Nutzung der originaloberfläche ist wie bisher, mit Telefonbuch etc.


AUX (muss auch om Mini Menü Externe Geräte gewählt werden):

• Der Sprach-Button startet gleichzeitig Siri und die Mini Spracherkennung. Beide sprechen dann, was nicht cool ist

• Der Telefonbutton am Lenkrad sowie Track-Vor und -Zurück auf der Headunit gehen nicht.

• Drücken der Lautstärke Taste pausiert das Streaming nicht. Das muss dann auf dem Homescreen von CarPlay gemacht werden

• Ich habe Bluetoott Verbnindung bei der originalen Oberfläche komplett weggemacht. Vielleiucht macht es Sinn diese zumindest für Telefonfunktionen und nicht Musik wieder einzuschalten.

• In die AUX Buchse wird ein Kabel gesteckt, was ein bisschen stört (mich zu minndest)


Display

• Was nicht so schön ist: Dadurch, dass das Display eigentlich rechteckig ist, die Blende aber durch die Rundung ein Teil abschneidet, werden die Ecken durch die Blende verdeckt.

• Das führt dazu, dass die Uhr und manche Bedienelemente nicht sichtbar sind. Abhilfe schafft, dass es eine Einstellung gibt, die das Bild verkleinert. Wenn man das nur rechts und links macht, ist das Seitenverhältnis gesört und der Inhalt ist gequetscht. Wenn man das auch oben und unten macht, sind dort dann schwarze Streifen zu sehen.

• Auch hilft Rechtslenker-Modus zu wählen, da dann beim iPhone die Sidebar rechts ist, was besser von Links aus zu sehen ist. Ich habe die Entwickler angeschriebenn udn die gebeten ein Update zu machen mit den "SafeAreas" die CarPlay SDK von Apple mittlerweite unterstützt. Das könnte das PRoblem lösen. Schauen wir mal.


Bedienung

• Die Bedienung erfolgt nur via Joystick und den beiden Tasten oder Sprache, da das Navi ja keinen Touchscreen hat.

• Beim Joystick werden alle Funktionen unterstützt: Oben/Unten/Rechts/Links, Drehen, Drücken und die beiden Tasten (Home, Zurück)

• Für mich ist es ganz ok, wobei Touch besser wäre. Nach ein bisschen Eingewöhnung ist es gut zu bedienen. Spracheingabe hilft bei den Adressen und funktioniert für alle Apps (e.g. Navigiere nach München mit Google Maps).

• Alles reagiert super schnell (getestet mit iPhone Xs), es werden Apps wie Google Maps, Waze, Spotify, Apple Music ets. unterstützt. Auch wenn Google Maps nicht alle Funktionen in der CarPlay Ansicht hat, wie im iPhone, ist es dennoch sehr gut bedienbar und die Sattelitenansicht ist einfach nur schön.

• Wenn man zum Auto geht und die Adresse im Smartphone eingibt und Navi startet, dann das Auto sich mit dem Smartphone verbindet und das Navi schon da ist, spart es echt viel Zeit gegenüber der herkömmlichen Eingabe

• Über die Spracherkennung muss ich nicht viel Sagen: die 10 Jahre Entwicklung, die dazwischen liegen, merkt man hier sehr gut


Update 08.02.2021 - Wireless Charging Lösung
Nach längerer Suche habe ich eine gute Läsung für mich gefunden, die ich gerne mitteile.
Anforderungen

• Wireless Charging (mit positiver Billanz, sprich es wird geladen und nicht nur der Stand aufrechterhalten, da Wiress CarPlay doch ein bisschen Akku zieht)

• Elegant aussehend und am besten "integriert"


Lösung

• Ich habe mich für den Platz zwischen HAndbremse und dem Joystick entschieden - ich wollte das Armaturenbrett nicht mit Halter und Kabel "verunstalten"

• Beim Gerät habe ich mich für Nokia DT900 Kabellose Ladestation (Schwarz) entschieden (10€ beim Ebay)

• Grund war, dass es mit 12V läuft und an die Zigarettenanzünder Kabelstrang angeschlossen werden kann. Dazu habe ich das Ladegerät auseinadner genommen und die Buchse mit den zwei Kabeln abgelötet. Diese dann an die Kabel der Zigerettenanzünder drangemacht.

• Verkabelung ist unter der Mittelkonsole, der Kabel von der Schale zu der Buchse verläuft durch die Handbremshebelmanschette (dazu Clips locker machen und den Kabel durchziehen).

• Ich weiß leider nicht, wieviel Watt es an iPhone abgibt. In 30min mit CarPlay schafft es einen Plus von 10% (iPhone Xs)

• Die Schale habe ich auf einen kleinen Holzsockel gesetzt, damit auch ein iPhone 11 Pro Max drauf passt.

• Das IPhone wird dann vor dem losfahren reingelegt und die Handbremse losgelassen. Das Handy passt super rein. Nach der Fahrt Handbremse ziehen und das Handy nehmen.

• Beim Laden wird auf der CarPlay Oberfläche gezeigt, dass es geladen wird und

• Für mich ist die Lösung prima (siehe das Bild unten).


Fazit nach ca. 2.000km - bis auf die Punkte, die ein bisschen nerven und oben beschrieben sind (AUX Nachteile und Displayform), finde ich die Lösung einfach klasse. Ich habe seit dem Einbau kein einziges Mal die alte Navigation verwendet, da die Eingabe der Adressen am Handy vor der Fahrt oder mit Siri so einfach und schnell ist. Dazu sind die Kartendaten umfangreicher und bieten tolle Funktionen (Sattelitienbilder, Echtzeittraffic, Waze ...). Auch liebe ich die Nokia QI-Schale, da sie so organisch in den MINI passt.

Ich werde in den nächsten Wochen noch weiter testen und die Rückfahrkamera nachrüsten.  Eure Fragen beantworte ich gerne.

Viele Grüße

Vlad

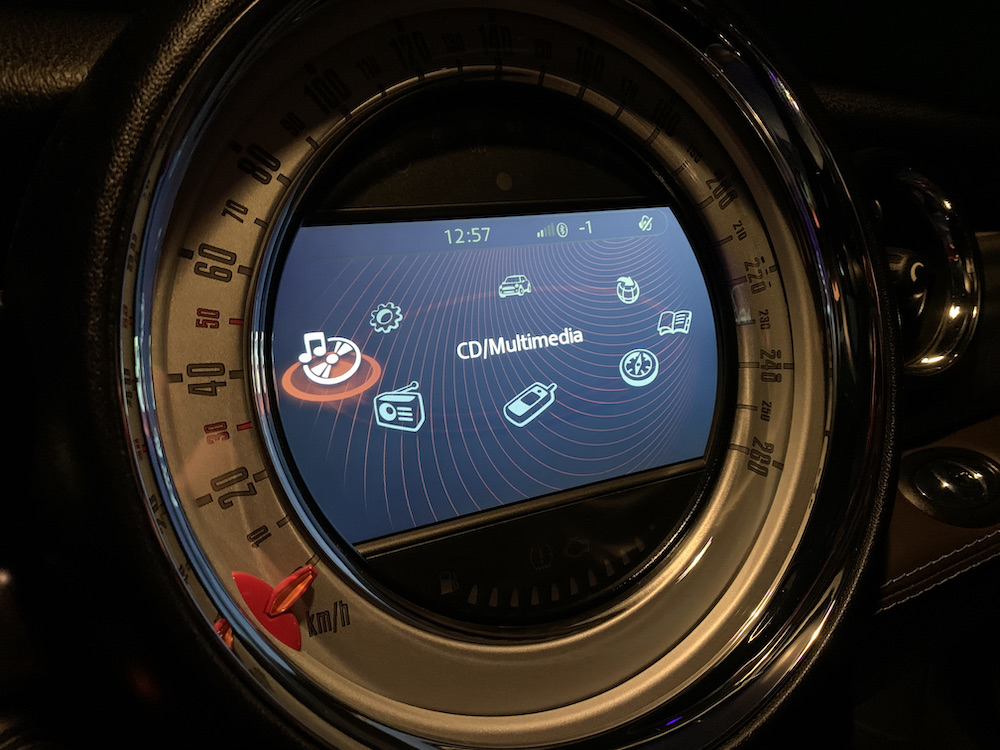

So muss eure Navioberfläche aussehen, damit das Modul nachgerüstet werdne kann


So sieht das ganze im ausgebauten Zustand




So sieht es aus, wenn alles fertig ist


Hier noch mit Magic Earth, was eine sehr gute Navi App mit Sattelitenansicht ist

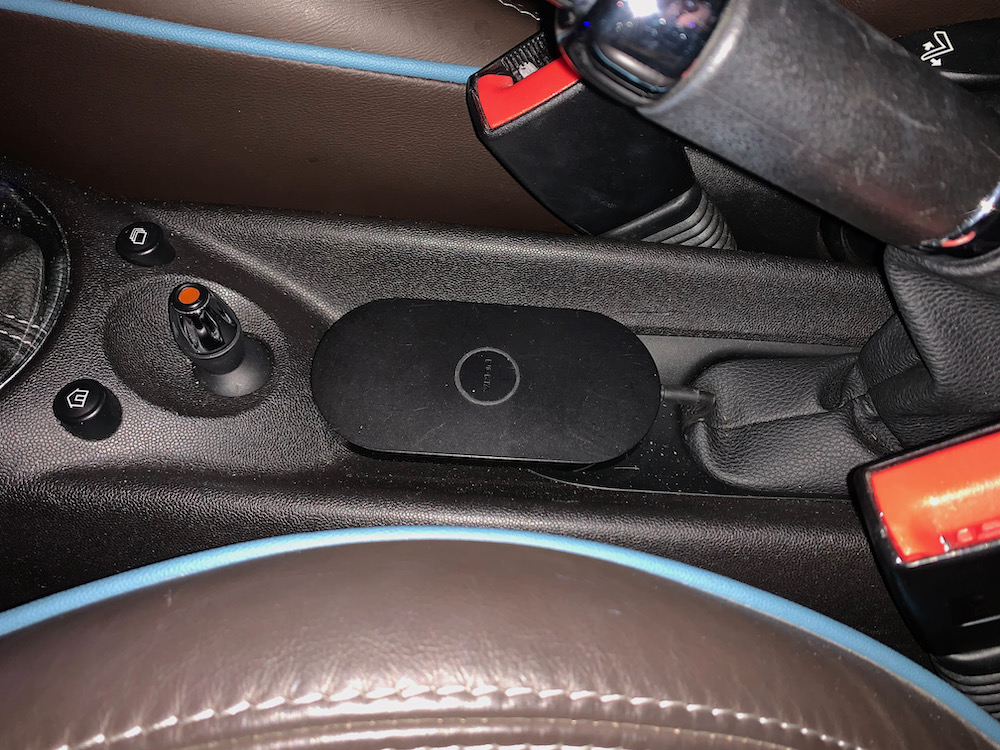

Und hier ist die Nokia QI Schale


[TheJürgen]

Respekt, schaut echt gut aus. Find ich nice!

[schommer]

Servus,
sieht MEGA aus und ich bin ganz in Love mit der Idee das bei mir auch einzubauen.

Hast Du dann das "Wireless Apple CarPlay Android Auto MMI interface adapter Prime Retrofit For BMW CIC NBT EVO System Series 1 2 3 4 5 7 X1 X3 X4 X5 X6 X7 Mini I3 Z4" gekauft?

Muss demnächst eh mein Armaturenbrett ausbauen und dann würde ich das in einem Zug einbauen

Und habe ich das richtig verstanden, dass du "nur" Wireless Carplay probiert hast und das ganze funktioniert?

[Vlad4]

Servus,
sieht MEGA aus und ich bin ganz in Love mit der Idee das bei mir auch einzubauen.

Hast Du dann das "Wireless Apple CarPlay Android Auto MMI interface adapter Prime Retrofit For BMW CIC NBT EVO System Series 1 2 3 4 5 7 X1 X3 X4 X5 X6 X7 Mini I3 Z4" gekauft?

Muss demnächst eh mein Armaturenbrett ausbauen und dann würde ich das in einem Zug einbauen

Und habe ich das richtig verstanden, dass du "nur" Wireless Carplay probiert hast und das ganze funktioniert?

Hi schommer,

danke für die Frage. Ja, genau, das ist die Box. Wichtig: CIC muss gewählt werden.

Übrigens, ich habe deine Frage gleich genutzt und den Beitrag upgedatet. Habe meine Erfahrungen ergänzt und meine Lösung für Wireless Charging beschrieben. Vielleicht auch was für dich, wenn du eh alles zerlegst.

Ich habe bis jetzt Wireless Carplay probiert und die Spiegelung des iPhone Displays, was aber solala ist. Leider habe ich die USB Buchse (für Wired CarPlay und Wired Android Auto) nicht nach Außen gebracht und müsste ein bisschen was abschrauben, um an die zu kommen. Was würdest du nutzen?

Bei Fragen gerne.

Liebe Grüße aus München
Vlad

[schommer]

So, hab es eben bestellt. Mal gespannt wie es wird

Nur eine Frage: Welche Audio-Lösung hast du nun? Also AUX oder Bluetooth? Und was meinst du mit, dass du Bluetooth „weggemacht“ hast?

Mit der Nokia Ladeschale is schon cool, muss aber schauen ob das 12 Max da drauf passt bzw. damit lädt. Hab so meine Probleme mit den „normalen“ Induktionsladern....

[Vlad4]

So, hab es eben bestellt. Mal gespannt wie es wird

Nur eine Frage: Welche Audio-Lösung hast du nun? Also AUX oder Bluetooth? Und was meinst du mit, dass du Bluetooth „weggemacht“ hast?

Mit der Nokia Ladeschale is schon cool, muss aber schauen ob das 12 Max da drauf passt bzw. damit lädt. Hab so meine Probleme mit den „normalen“ Induktionsladern....

Hi, ich nutze AUX und habe die Bluetooth Verbindung zum normalen Navi gelöscht. Wegen 12 Max kann ich leider nicht sagen. Das 11 Pro Max passt drauf und ist von der Große ähnlich. Die Nokia Schalte hat drei Induktionsfelder glaube ich, was die Positionierung einfacher macht.

[schommer]

Ach okay, das iPhone connected sich ja sowieso über Carplay dann - telefonieren müsste ja dann auch darüber gehen.

Die Schale von Nokia werde ich mal ordern. Habe nur feststellen müssen, dass andere Induktionsschalen (scheinbar wegen MagSafe) nur schwer zu positionieren sind damit das 12er auflädt - da war beim 11er deutlich einfacher :/

Wird eigentlich eine Anleitung beim Gerät mitgeliefert und wie lange war so in etwa die Wartezeit? Zum 01.03. kann ich ja endlich wieder auf die Straße

[Boonzay]

Das sieht schon richtig richtig gut aus, alles echt sauber verbaut wir original. Wahrscheinlich sehr Zeitaufwenig. Gesamtkosten kannst du dazu was sagen?

Für wenn würde sich ein solcher Umbau lohnen, Immerhin ist das Original System ja mit den heutgen Möglichkeiten nicht mehr vergleichbar. Im Prinzip konnte es ja nur Navi und
Telefon. App´s ok. aber die sind ja auch nicht mehr so wie heute.

Bei der Nokia Schale, liegt das Telefon aber wireless oben auf ?

Ich habe ja auch ein R57 Cabrio mit Wired Paket, allerdings mit DAB u. Hk System. Das Problem ist ja wenn man Touren fährt u.a. und die werden ja meist mit App geplant gefahren die mit dme Original System nicht kompatibel sind, bzw.ich habe keine Lösung. Ledinglich Handy inweiterer Halterung.

[Vlad4]

Ach okay, das iPhone connected sich ja sowieso über Carplay dann - telefonieren müsste ja dann auch darüber gehen.

Die Schale von Nokia werde ich mal ordern. Habe nur feststellen müssen, dass andere Induktionsschalen (scheinbar wegen MagSafe) nur schwer zu positionieren sind damit das 12er auflädt - da war beim 11er deutlich einfacher :/

Wird eigentlich eine Anleitung beim Gerät mitgeliefert und wie lange war so in etwa die Wartezeit? Zum 01.03. kann ich ja endlich wieder auf die Straße

Hi schommer,

stimmt, das mit MagSafe habe ich schon wieder verdrängt. Ich wollte ursprünglich die Magnete in meine Handyhülle einbauen und auch MagSafe nutzen, da es besser hällt. Das ging aber nicht, da die Ladeleistung gar nicht ausgereicht hat. In deinem Fall würde ich dann entweder das originale Pad von Apple nehmen oder auf AliExpress mal schauen (so was in der Art wäre für dich bestimmt besser).

Lieferzeit der Box war kurz (4 Tage) und die Einleitung zur Verkabelung wird mitgeliefert. Die Einleitung zum Ausbau der Konsole habe ich bei YouTube geunden.

LG, Vlad

[Vlad4]

Das sieht schon richtig richtig gut aus, alles echt sauber verbaut wir original. Wahrscheinlich sehr Zeitaufwenig. Gesamtkosten kannst du dazu was sagen?

Für wenn würde sich ein solcher Umbau lohnen, Immerhin ist das Original System ja mit den heutgen Möglichkeiten nicht mehr vergleichbar. Im Prinzip konnte es ja nur Navi und
Telefon. App´s ok. aber die sind ja auch nicht mehr so wie heute.

Bei der Nokia Schale, liegt das Telefon aber wireless oben auf ?

Ich habe ja auch ein R57 Cabrio mit Wired Paket, allerdings mit DAB u. Hk System. Das Problem ist ja wenn man Touren fährt u.a. und die werden ja meist mit App geplant gefahren die mit dme Original System nicht kompatibel sind, bzw.ich habe keine Lösung. Ledinglich Handy inweiterer Halterung.

Hi Boonzay,

Danke für das Feedback. Also, das war gar nicht so zeitaufwändig, ca. 3 Stunden Aufwand worbei ich auch zum ersten MAl den Mini zerlegt habe. Es kommt ja nur die Box rein und Außen bleibt alles original, auch das Display.

Die Kosten sind übersichtlich:

• 220€ für die Box

• 10€ für den Nokia charger (gibt's fast nur noch gebraucht bei eBay)

• 30€ wären für die Kamera (habe es noch nicht)


Ich habe noch keine Tour gemacht, aber wenn die App mit der du das machst (Google Maps?) auch Carplay hat, wäre es möglich udn sehr bequem. Ich finde das original Navi nicht schlecht, manche Hersteller stellen heute noch schlechtere hin aber verglichen mit CarPlay merkt man einfach das Jahrzehnt, was dazwichen liegt, was Geschwindingkeit, Spracherkennung, Anzahl Apps und Features angeht. Ich aheb auch Wired aber Mini Connected habe ich nie genutzt, da ich dan für Sound Y Kabel bräuchte und die Audioausgabe dann umschaltet.

Also, für mich haben sich der Preis und der Zeitliche Aufwand auf jeden Fall gelohnt.

LG, Vlad
