GP2 Diffusor Einbau-Bericht/Anleitung (EBA) - Baraka - 02.06.2013

Gestern habe ich an meinen R56 JCW den GP2 Diffusor verbaut.
Dabei habe ich fleissig Bilder gemacht und möchte die Allgemeinheit daran teilhaben zu lassen.

Die Teileliste (Kostenpunkt irgendwo zw. 200 und 300 Euro komplett):

• 51747330558 Luftführung Mitte

• 51747330559 Luftführung links

• 51747330560 Luftführung rechts

• 51747370213 Halter Luftführung links

• 51747370214 Halter Luftführung rechts

• Schrauben-/Befestigungssatz:
  6 Schrauben ohne und 4 Schrauben mit Kontermuttern (Klammern)

Teile 7 und 8 und 9 im Schaubild:


Im Grunde ist der komplette Umbau sehr einfach und auch von einem "Nicht-Schrauber" wie mir zu bewerkstelligen, aber ich war trotzdem sehr dankbar, dass ich tatkräftige Unterstützung von Dirk (2md) und David hatte.

Der schwierigste Teil waren die beiden Schrauben links und rechts zu lösen, mit denen das Originalteil angebracht ist.

Hier die ungefähre Position (von außen):


Hier die Position von innen links:


Später beim Zusammenbau machen die auch die größten Schwierigkeiten, weil man so schwer ran kommt.
Das sind übrigens Torx Schrauben (eine Nummer kleiner, als die vom Befestigungssatz).

Um eine Idee zu bekommen wie eng es bei den beiden Schrauben ist:


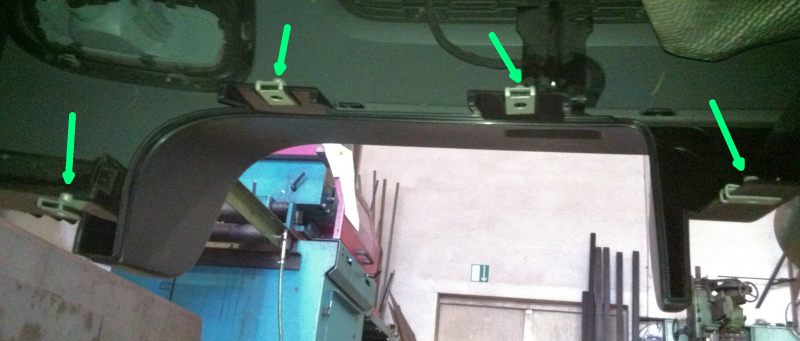

Der Rest ist relativ einfach, weil es Steckverbindungen sind. Hier eine Nahaufnahme:


Das Original-Mittelteil wird jetzt ausgeklipst und dann der Diffusor (51747330558 Luftführung Mitte) einfach in die vorhandenen Öffnungen eingeklipst.
Alleine ist das vielleicht etwas nervig, weil manchmal eine Stelle wieder raus springt, wenn man eine andere einklipst, aber zu zweit ging das ganz gut.



Die nervigen Schrauben (rechts & links) vom Anfang müssen wieder dran und sind auch hier wieder kniffelig.

Im nächsten Schritt werden die Metallträger verbaut und dazu müssen die Auspuffhalter rechts und links gelöst werden:


Der Metallträger wird drunter geschoben und mit den Originalschrauben wird alles wieder befestigt. Sollte dann so aussehen:


Da ich maximal 7 Anhänge an einen Beitrag hängen kann, mache ich direkt eine Antwort, um die nächsten Bilder anhängen zu können...

---

GP2 Diffusor Einbau-Bericht/Anleitung (EBA) - Baraka - 02.06.2013

...Fortsetzung

An der bereits existierenden Unterbodenverkleidung (vorne) werden rechts und links je 2 Schrauben (mit Kontermuttern) aus dem Befestigungssatz verwendet, um die Mittelteile (Luftführung links/rechts) zu befestigen.

VORNE:


Jeweils rechts und links werden 3 weitere Schrauben (ohne Kontermuttern) aus dem Befestigungssatz benutzt, um die Mittelteile (Luftführung links/rechts) an dem Metallträger (Halter Luftführung links/rechts) zu verschrauben.

MITTE + HINTEN:


Hinten werden die Mittelteile (Luftführung links/rechts) am Diffusor (Luftführung mitte) mit den an den Teilen bereits befestigten 4 Schrauben verschraubt.

HINTEN:


MITTELTEIL (von oben):


MITTELTEIL (von unten):

---

GP2 Diffusor Einbau-Bericht/Anleitung (EBA) - Baraka - 02.06.2013

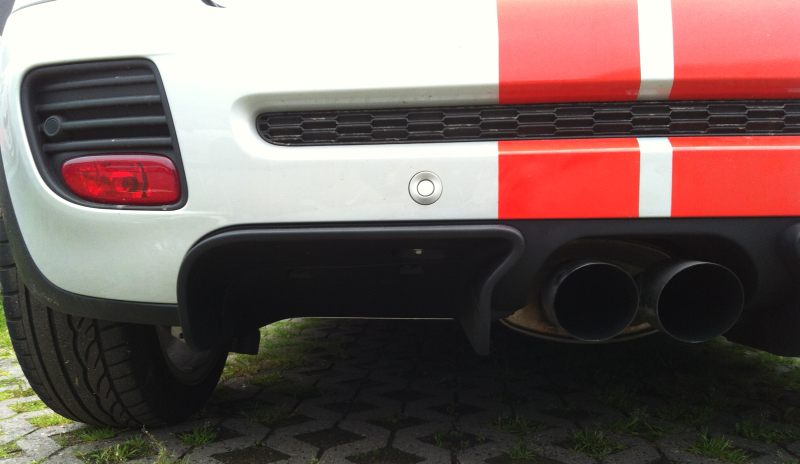

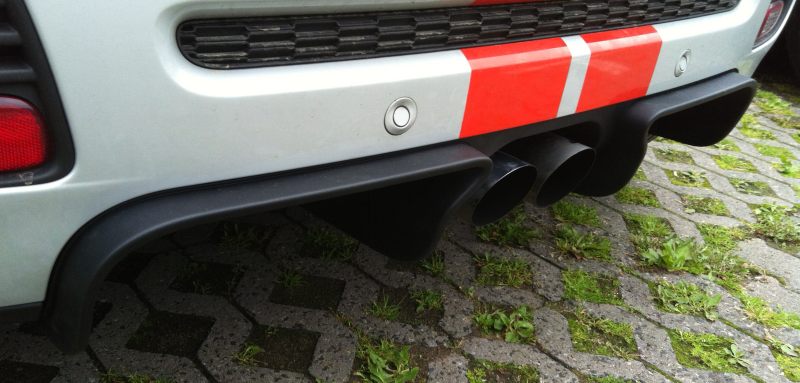

... zum Schluß noch ein paar Fotos vom Endergebnis:









Ich hoffe man wird schlau aus meiner Erklärung und den Bildern.

Viel Spaß damit!

---
