[magokiss]

Und nun das letzte Update... Es ist vollbracht...

Das LED Modul habe ich heute elektrisch angeschlossen.
Ich bin an die beiden Stecker vom Fußraummodul gegangen und habe das LED Modul laut dem Stromlaufplan angeschlossen.

Es funktioniert einwandfrei und sieht in natura einfach Super aus

Ich werde Euch noch ein paar Bilder hochladen, wenn ich wieder an meinem Rechner sitze.

So, bin dann der erste...

[Ben]

Herzlichen Dank für Deine Schilderung - ein paar Fragen hätte ich noch:

Das LED Modul habe ich heute elektrisch angeschlossen.
Ich bin an die beiden Stecker vom Fußraummodul gegangen und habe das LED Modul laut dem Stromlaufplan angeschlossen.

Sind die Buchsen im Fußraummodul für diesen Zweck extra vorgesehen oder hast Du irgendwo was "abgezweigt"?

Was (und mit welchen Teilenr.) hast Du kaufen müssen?

[magokiss]

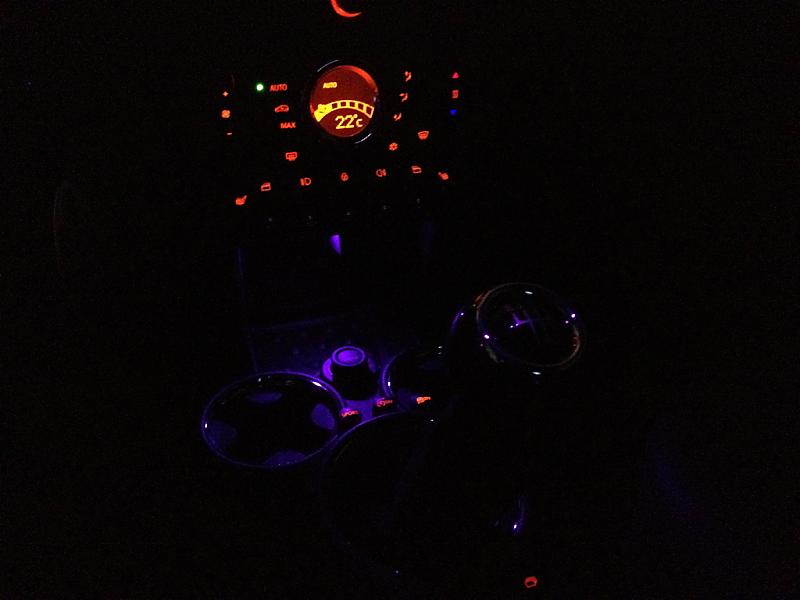

Hier nun mal die versprochenen Bilder:

[magokiss]

Herzlichen Dank für Deine Schilderung - ein paar Fragen hätte ich noch:



Sind die Buchsen im Fußraummodul für diesen Zweck extra vorgesehen oder hast Du irgendwo was "abgezweigt"?

Was (und mit welchen Teilenr.) hast Du kaufen müssen?

Ich versuche mal etwas Klarheit in die Installation zu bringen.

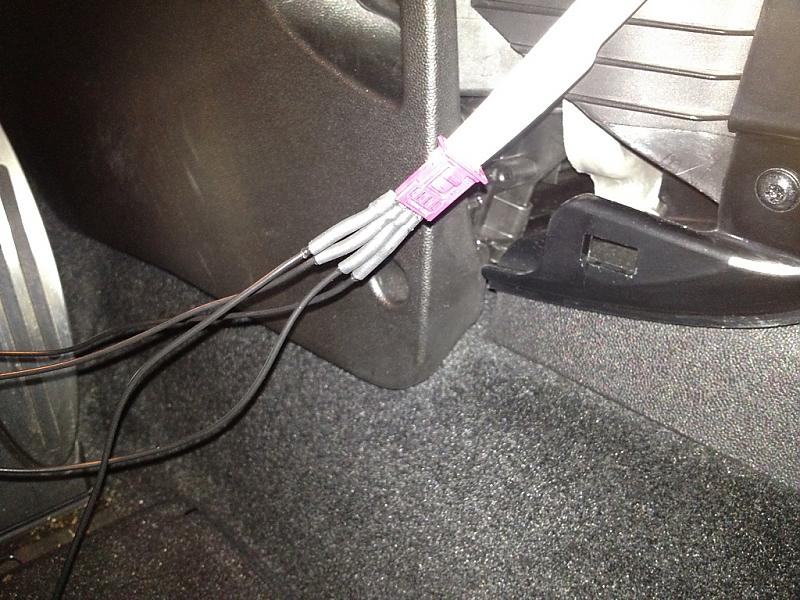

1. Das LED Modul: Es wird komplett geliefert, inklusive Anschlussstecker.
Die PINNE ( Buchsen ) am Stecker sind von 1-4 Nummeriert, eine Lupe ist von Vorteil um diese zu lesen.

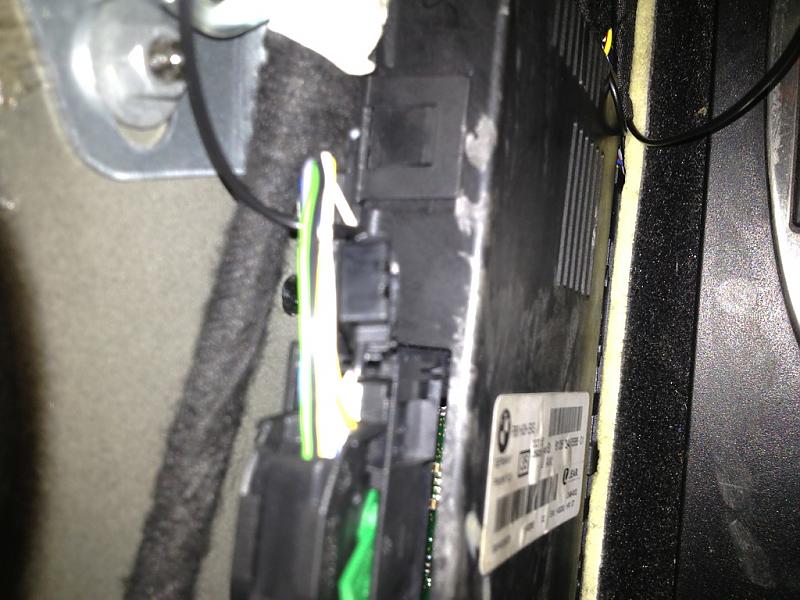

PIN 1 wird an Klemme 32 vom Fussraummodul ( oberer Stecker ) angeschlossen ( Kabelfarbe weiß/gelb )
PIN 2 wird an Klemme 8 vom Fussraummodul ( oberer Stecker ) angeschlossen ( Kabelfarbe gelb )
PIN 3 wird an Klemme 11 vom Fussraummodul ( Kabelfarbe weiß / Einzelstecker siehe Bild ) angeschlossen

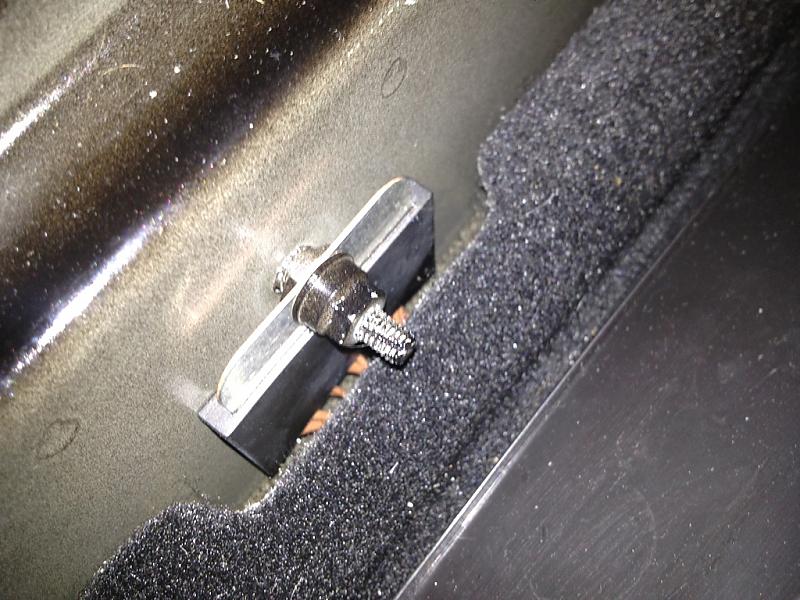

PIN 4 wird an Masse angeschlossen ( Kabelfarbe braun / siehe Bild )

Den oberen Stecker erkennst Du sobald das Fussraummodul frei liegt, die vordere Seite hat nur einen kleinen und die hintere Seite hat zwei ( einen oben und einen unten ).

Alle Verbindungen habe ich mit den sogenannten Stromdieben vorgenommen, ich habe diese von meinem besorgt. Ebenso habe ich die Schrumpffolie und das Kabelisolierband beim besorgt.

Einkaufsliste:
LED Modul Mittelkonsole
ca. 4 Meter Kabel 0,25
4 PINNE bekommt Ihr beim Freundlichen ( KFZ Elektriker )
4 Stromdiebe
4 Schrumpfschläuche zum isolieren der PINNE
1 Rolle selbstklebendes Kabelisolierband ( Filz Ausführung ) Scheuerschutz


Alle ab Werk verbauten LED Module Dach, Tür, B-Säulen, etc werden parallel angeschlossen und laufen über das Fussraummodul, aus diesem Grund habe ich mich entschlossen das LED Modul der Mittelkonsole auch parallel an das Fussraummodul anzuschliessen.

Ich weise hiermit ausdrücklich darauf hin, das die hier beschriebene Anleitung für mein Fahrzeug ist. Inwieweit es auch bei anderen vergleichbaren Mini Modellen zu übertragen ist, entzieht sich meiner Kenntnis. Ich übernehme keine Verantwortung für eventuell auftretende Störungen oder Fehlverhalten. Eine vorherige Prüfung des Einbaus für andere Mini Modelle wird dringlich empfohlen.

[banditexl]

Gratuliere Genial, da werde ich noch mal Hand anlegen.

[Jannik_S]

Hast du das ganze auch noch für die Türen geplant ?

[magokiss]

Hast du das ganze auch noch für die Türen geplant ?

In den Türen habe ich das ab Werk verbaut.

[Jannik_S]

In den Türen habe ich das ab Werk verbaut.

Dann sparst du dir das ja

[ramski]

super geworden , schwieriger dürfte das bei den Gurten sein , wo die neuen R56 auch eine Amientelicht drin haben ,das schaut echt gut aus aber die nach zu rüsten wird sicher eine menge Arbeit sein.
