[checkmate]

bin halt nen bissel vorsichtig ich will mir ungern das Steuergerät zerhauen oder so

Don't Panik, wennst nix falsch anschließt, geht da überhaupt nix kaputt.
Wennst noch nen Hosenträger und ne Windl anziehen willst, machst in die Drehzahl Leitung noch ne Diode rein, Kathode an Fahrzeugseite, Anode an den Blitz.
Aber das ist absolut nicht notwendig!!!

[SebastianS]

Don't Panik, wennst nix falsch anschließt, geht da überhaupt nix kaputt.
Wennst noch nen Hosenträger und ne Windl anziehen willst, machst in die Drehzahl Leitung noch ne Diode rein, Kathode an Fahrzeugseite, Anode an den Blitz.
Aber das ist absolut nicht notwendig!!!

super wassn für eine Diode oder ist das egal ?

Noch mal kurz zu dem Signal... ich würde das gerne im Drehzahlmesser einbauen. Da müssten doch auch die entsprechenden Leitungen liegen oder?

So und wer hatte vorhin gepostet das er Platinen unter 10 Euro Ätzen kann

[checkmate]

super wassn für eine Diode oder ist das egal ?

Irgend ne bedrahtete Wald Feld und Wiesn Diode, 1N4148,1N4001 etc.
Wennst das Ding eh selber zusammenbaust, dann mach sie gleich auf die Platine, dann kannst auch ne SMD Diode einbauen, BAS21, BAS70, BAT54, etc. Kann ne Standard Diode sein, muß keine Schottky oder ähnliches sein.

[SebastianS]

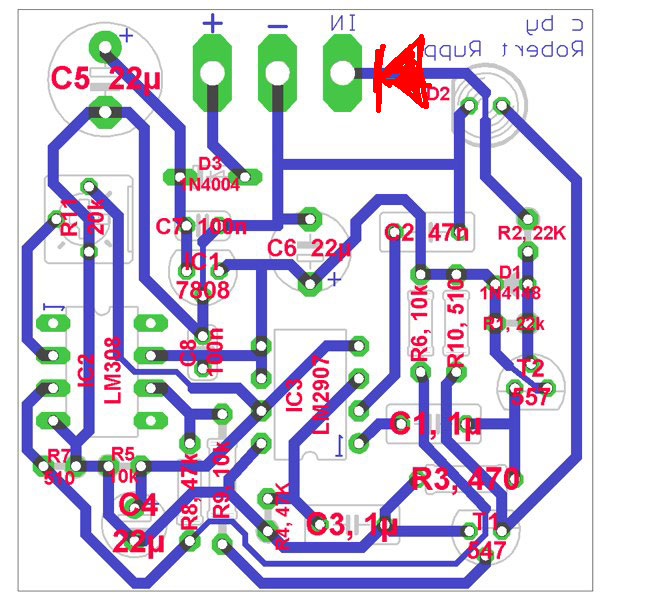

die könnte ich ja dann auf der Platine da einfach oben rechts gleich hinter den Kontakt einsetzen oder?

[checkmate]

Jo, dann nimm ne 1N4148, löt sie auf einer Seite mit dem R2 zusammen,
und lötest diese Pärchen stehend ein.

[SebastianS]

Jo, dann nimm ne 1N4148, löt sie auf einer Seite mit dem R2 zusammen,
und lötest diese Pärchen stehend ein.

auch ne idee

[minti]

Wundert mich dass das noch keiner gemacht hat, tummeln sich ja sonst nen Haufen schlaue Kerlchen hier rum.

Meine Projekt liegt seit 1,5 Jahren in der Schublade.

[SebastianS]

Meine Projekt liegt seit 1,5 Jahren in der Schublade.

so wird das aber nix

[minti]

so wird das aber nix

... doch! Leistungsteigernde Projekte hatten höhere Priorität

[fresh]

Wundert mich dass das noch keiner gemacht hat, tummeln sich ja sonst nen Haufen schlaue Kerlchen hier rum.

Wer sagt das?

Links neben dem Display seht Ihr ein Shiftlight mit 5 LED's
Das ganze funktioniert, trotzdem arbeite ich an eine PIC Variante
um noch zusätzliche "Nettigkeiten" integrieren zu können.
Wenn es dann soweit ist, wird es das dann auch für jedermann geben.

@SebastinS
Ich kann Dir auch Platinen Isolationsfräsen/gravieren.
