JCW Luftfilter / Klappe frage zur ansteuerung
RunnerMan
Busfahrer
*
Beiträge: 27
Themen: 10
Gefällt mir erhalten: 0 in 0 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 01.02.2009
Wohnort: Lüdenscheid
#1

20.03.2009, 23:50
Hi,
habe einen 2005 Cooper S JCW. Habe nun gelesen, das er Klappen im Luftfiltersytem hat, um die Lautstärke unterhalb von 4500 rpm zu minimieren. Weiß einer von euch, wie die angesteuert werden (12V?) oder über den CAN-Bus?
Würde mir einen Schalter dazwischen bauen, um diese Klappe vom Innenraum von manuell offen auf automatisch umschalten zu können, so wie man es bei VW und co mit den Auspuffklappen machen kann.
Gruß
Marcel
MfG
Marcel
Suchen
Zitieren
Scotty
MINI² Hausmeister
*******
Beiträge: 35.100
Themen: 716
Gefällt mir erhalten: 97 in 96 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 24.04.2005
Wohnort: Darmstadt
#2

20.03.2009, 23:56
Die Klappe im JCW Filter wird per BUS und Unterdruckleitung zum Kompressor gesteuert.

Hier ist die Einbauanleitung, die dir genau beschreibt, wo der Luftfilter angeschlossen ist: http://www.mini2.info/forum/downloads.php?do=file&id=50

Die Klappe lässt sich aber ganz einfach aushängen und so ... Pfeifen
[Bild: sigpic3250.gif]
Homepage Suchen
Zitieren
RunnerMan
Busfahrer
*
Beiträge: 27
Themen: 10
Gefällt mir erhalten: 0 in 0 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 01.02.2009
Wohnort: Lüdenscheid
#3

22.03.2009, 00:23
Danke, werde mir das dann mal angucken
MfG
Marcel
Suchen
Zitieren
mikethemini
Millemiglia
***
Beiträge: 1.070
Themen: 47
Gefällt mir erhalten: 21 in 21 Beiträgen
Gefällt mir gegeben: 8
Registriert seit: 10.04.2006
MINI: R55
Modell: Cooper S
Wohnort: mitte D
#4

07.01.2012, 13:30
Hab mal ne Frage bezgl des gelben Anschlusskabels welches man verlegen muss...
Kann mir jemand sagen in welches WSRT-Kabel des Steckers ich es genau rein crimpen muss...?? Nich dass ich ein falsches nehme... Lol

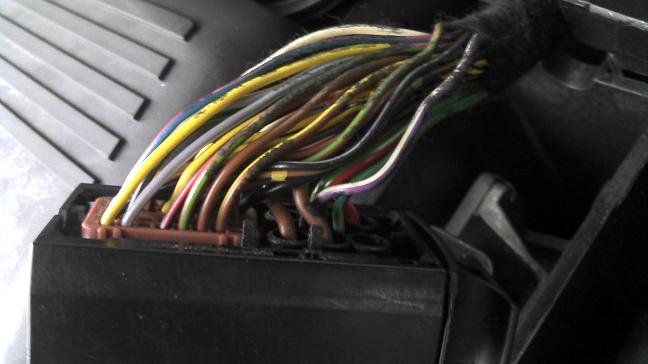

Angehängte Dateien Thumbnail(s)

MINI-History: 2005 R50 MINI Cooper Parklane *neu* - 2007 R56 MINI Cooper S *neu* - 2009 R52 MINI Cooper S Cabrio Bj.2006 - 2011 R53 MINI Cooper S Bj.2005 - 2018 R55 MINI Cooper S Clubman Bj.2009 ...Motoring
Suchen
Zitieren
2mD
Tunnelratte
*****
Beiträge: 12.197
Themen: 228
Gefällt mir erhalten: 43 in 43 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 02.01.2005
Wohnort: Babenhausen / Hessen
#5

07.01.2012, 13:34
laut anleitung: "Kabel WSRT von PIN 113"
welcher allerdings pin113 ist, kann ich dir nicht sagen ( steht das vielleicht auf dem stecker oder auf dem kabel drauf ? )
Homepage Suchen
Zitieren
mikethemini
Millemiglia
***
Beiträge: 1.070
Themen: 47
Gefällt mir erhalten: 21 in 21 Beiträgen
Gefällt mir gegeben: 8
Registriert seit: 10.04.2006
MINI: R55
Modell: Cooper S
Wohnort: mitte D
#6

07.01.2012, 13:37
Die Anleitung habe ich. Auf dem Stecker kann ich kein Hinweiß finden bezgl PIN 113... Traurig
Beim Sicherungskasten-Stecker hab ich PIN 8 gleich gefunden. Da war´s markiert.
Aber wo ist dieser verdammte PIN 113 ???
MINI-History: 2005 R50 MINI Cooper Parklane *neu* - 2007 R56 MINI Cooper S *neu* - 2009 R52 MINI Cooper S Cabrio Bj.2006 - 2011 R53 MINI Cooper S Bj.2005 - 2018 R55 MINI Cooper S Clubman Bj.2009 ...Motoring
(Dieser Beitrag wurde zuletzt bearbeitet: 07.01.2012, 13:44 von mikethemini.)
Suchen
Zitieren
emilio
Schönwetterfahrer
***
Beiträge: 368
Themen: 5
Gefällt mir erhalten: 0 in 0 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 13.05.2009
Wohnort: Schopfheim
#7

07.01.2012, 14:38
Schau mal hier ....

http://www.bmw-planet.com/diagrams/relea.../index.htm

... und suche nach A60004

danach gibts am Steuergerät folgende Leitungen

rot / weisse 1,5mm Leitung für die Spannungsversorgung an PIN 40
weiss / rote 0,5mm Leitung als Drehzahlsignal an PIN 32
braun / weisse 0,5mm Leitung für irgend eine Masse an PIN 47 und PIN 12

Eigentlich macht ja da nur das Drehzahlsignal Sinn. Deshalb würde ich, nach dem dünneren weiss / roten Kabel und dem PIN32 suchen. Die anderen sollten braun / weiss sein.
[Bild: sigpic11300.gif]
(Dieser Beitrag wurde zuletzt bearbeitet: 07.01.2012, 14:49 von emilio.)
Suchen
Zitieren
mikethemini
Millemiglia
***
Beiträge: 1.070
Themen: 47
Gefällt mir erhalten: 21 in 21 Beiträgen
Gefällt mir gegeben: 8
Registriert seit: 10.04.2006
MINI: R55
Modell: Cooper S
Wohnort: mitte D
#8

07.01.2012, 15:33
Danke schon mal für die schnelle Hilfe!! *daumenhochzeig*
@emilio

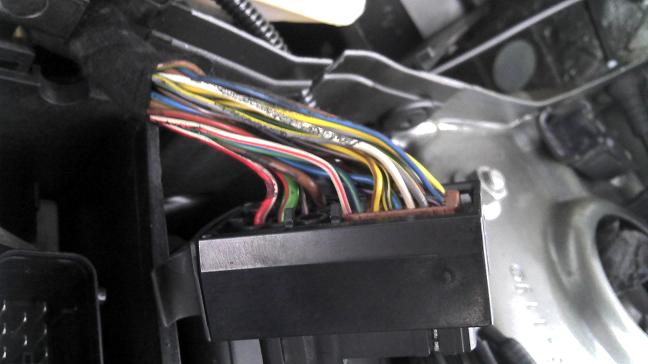

Hab oben zwei Bilder gepostet von dem Stecker - auf welches würdest du tippen...?!
MINI-History: 2005 R50 MINI Cooper Parklane *neu* - 2007 R56 MINI Cooper S *neu* - 2009 R52 MINI Cooper S Cabrio Bj.2006 - 2011 R53 MINI Cooper S Bj.2005 - 2018 R55 MINI Cooper S Clubman Bj.2009 ...Motoring
Suchen
Zitieren
emilio
Schönwetterfahrer
***
Beiträge: 368
Themen: 5
Gefällt mir erhalten: 0 in 0 Beiträgen
Gefällt mir gegeben: 0
Registriert seit: 13.05.2009
Wohnort: Schopfheim
#9

08.01.2012, 01:13

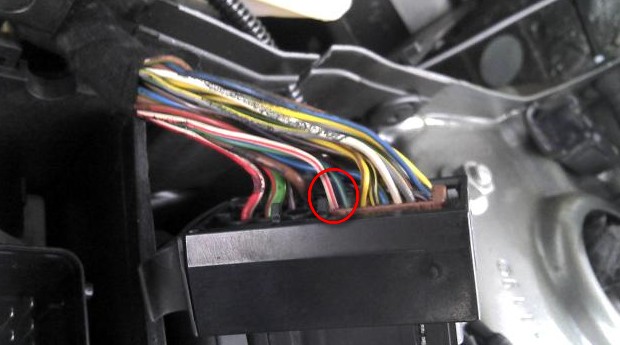

Tippen tu ich da ja nicht gerne aber wenn ich müsste, dann würde ich das im Bild markierte tippen, denn es ist weiss / rot und nicht rot / weiss.


Angehängte Dateien Thumbnail(s)

[Bild: sigpic11300.gif]
Suchen
Zitieren
mikethemini
Millemiglia
***
Beiträge: 1.070
Themen: 47
Gefällt mir erhalten: 21 in 21 Beiträgen
Gefällt mir gegeben: 8
Registriert seit: 10.04.2006
MINI: R55
Modell: Cooper S
Wohnort: mitte D
#10

08.01.2012, 21:35
Keine Angst - hier wird keiner zur Rechenschaft gezogen... Lol
Wollte nur mal hören ob sich die Meinung(en) mit meinen deckt. Top
